石のスピーカー製作記

石のスピーカー T.stone FE103Be製作記

CAD 設計はCADで1/1の図面を書きます
今回のコンセプトはコンパクトで定位の良さとソースを選ばない万能タイプを目指します

次

切断  全自動研磨機
左右ペアで、狂いがないように2個合わせて切り出します

次

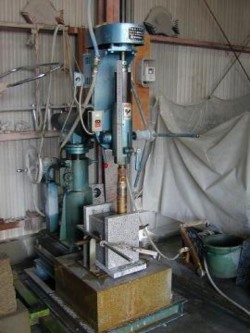

穴あけ機  穴空け終了
中をダイヤモンドコアドリルで穴を空けます
内側が穴の丸が残っていますので、この後に凸凹を削ります

次

石のダクト スピーカー取付部 石の接着
ダクトも石で製作して 石材用の強力な接着剤で接着します この斜めカットがポイント!
(この接着剤は石が割れても外れません!)

次

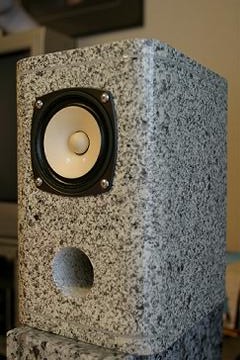

石のスピーカー完成   ユニットを取り付けてFE103Be完成

ようやく完成です
スピーカーの取り付けはステンレスネジを使いスピーカーとバッフル面の間にスポンジパットの替わりに防振ゴムを使ってあります
CADで設計をした防振ゴムなのでスピーカーの裏側に隙間なく埋まり防振と空気漏れを防いでいます
